产品详情

  该产品使用先进的检测技术和控制方案，具有精度高和操作简单便捷等特点。支持定做要求，该产品满足2020年颁布的《药典》要求，实现仪器权限管理、审计追踪和电子签名，并可以选配研发的数据库管理系统。

  在现代工业生产的精密链条中，尤其是制药、生物技术与微电子制造领域，每一个微小的环节都可能决定最终产品的成败。过滤系统作为保障流体洁净度的最后一道防线，其性能的可靠性必然的联系到药品的安全性、芯片的良率以及实验数据的准确性。然而，如何确认这道防线是否牢固？这就需要引入一种关键的质控手段——过滤器完整性测试。

  正是为此而生的一款专业设备，它集成了起泡点测试、扩散流测试、水浸入测试等多种国际公认的验证方法，旨在为非破坏性检测提供科学、客观、可追溯的数据支持。本文将深入剖析该设备的技术原理、系统架构、应用实践及合规验证等多重维度，为相关行业的工程技术人员提供一份详尽的参考指南。

  理解一台高端测试仪器的运作逻辑，首先要从其背后的物理化学机理入手。过滤器完整性测试并非单一技术的体现，而是多种流体力学与材料科学原理的综合应用。

  起泡点测试是基于毛细管现象的一种经典检测的新方法。当润湿液体充满滤膜的微孔时，表面张力会在孔口形成液柱。根据杨-拉普拉斯方程（Young-Laplace Equation），要迫使空气穿透这些被液体封堵的微孔，必须克服液体的表面张力和孔径几何形状带来的阻力。这个临界压力值即为“起泡点”。

  通过精密的压力控制单元，缓慢增加滤膜上游的气体压力。当压力达到某个临界值时，最大的微孔首先被突破，气体以气泡的形式从下游的水槽中溢出。仪器通过高灵敏度的压力传感器捕捉这一瞬间的压力突变，并结合视觉观察（针对实验室手动模式）或自动流量监测，精确锁定起泡点压力值。如果实测起泡点压力高于制造商提供的标准限值，则判定滤膜结构完整，无破损或裂缝。

  在低于起泡点的压力下，气体分子虽然无法以气泡形式穿透膜孔，但会以溶解-扩散的机制通过润湿液层。这种现象被称为“扩散流”或“气溶流”。根据气体扩散定律，在恒定温度和压差下，通过完好滤膜的扩散气流是恒定的微小值。

  BQS-2600在测试过程中，会在预设的压力下稳定一段时间，待气流稳定后，测量单位时间内透过滤膜的气体体积。如果滤膜存在缺陷（如针孔、裂纹或安装密封不严），扩散流会显著增大。仪器利用高精度流量传感器采集数据，并与标准值进行比对，从而判断滤膜合不合格。这种方法非常适合于气体过滤器的完整性验证，因为它避免了高压气体直接穿透干燥滤膜带来的风险。

  对于疏水性滤膜（如除菌级空气滤芯），传统的水相浸润会破坏其疏水特性，因此不适合进行起泡点或扩散流测试。水浸入法提供了一种非破坏性的替代方案。该方法是将滤膜浸润后，在下游通入水或置于水中，上游施加一个低于起泡点的压力。

  由于滤膜的疏水性，水在压力下不会进入膜孔，但会有极微量的水分子在压力作用下渗入膜孔并被下游的水捕获。起泡点/过滤器完整性测试仪BQS-2600通过监测下游水位的变化或收集渗入的水量，计算出“水浸入速率”。如果滤膜破损，水浸入速率会急剧上升。这种方法无需干燥滤膜，大大简化了测试流程，尤其适合在线蒸汽灭菌（SIP）后的过滤器验证。

  为了确保技术交流的准确性和客观性，以下将BQS-2600的核心性能指标单独列出。这一些数据是衡量设备是不是满足特定工况需求的基础依据。

  电源要求/功率：100-240VAC, 50HZ, 120W备用电池(选配)；

  测试功能：手动泡点测试; 基本泡点测试; 增强泡点测试; 保压测试; 扩散流测试; 水浸入测试; 超滤膜包测试；

  测试精度：净体积测试:±4%; 气泡点:±50mbar; 扩散流:±4%; 水浸入法:±0.02ml；

  测试范围：泡点:100-8000mbar; 扩散流速:1-1000ml/min; 水浸入:0.01-100ml/min；

  适用范围：对称及非对称膜测试、针式过滤器、囊式过滤器、平板过滤器、筒式过滤器(12芯20英寸以内)、超滤膜包、超滤柱、各种不规则过滤器；

  权限管理：用户名密码登录, 4级权限, 满足FDA 21 CFR PART 11要求；

  历史记录/备份：储存30万条记录; 支持U盘导出数据(包括测试曲线)；

  一款高性能的测试仪器，离不开稳健的硬件平台和精心的工业设计。BQS-2600在结构设计上最大限度地考虑了实验室环境与生产现场的双重需求。

  不同于普通家用电脑，工业级检测设备需要一个稳定、抗干扰的操作系统。BQS-2600搭载了自主优化的Linux系统，这种开源系统内核精简，运行效率高，且极少受到病毒攻击的威胁，保证了设备在长时间连续运行下的稳定性。在软件层面，研发团队对测试算法进行了深度优化，缩短了压力平衡和流量稳定的时间，从而大幅度的提高了整体测试速度，减少了用户的等待时间，提高了生产效率。

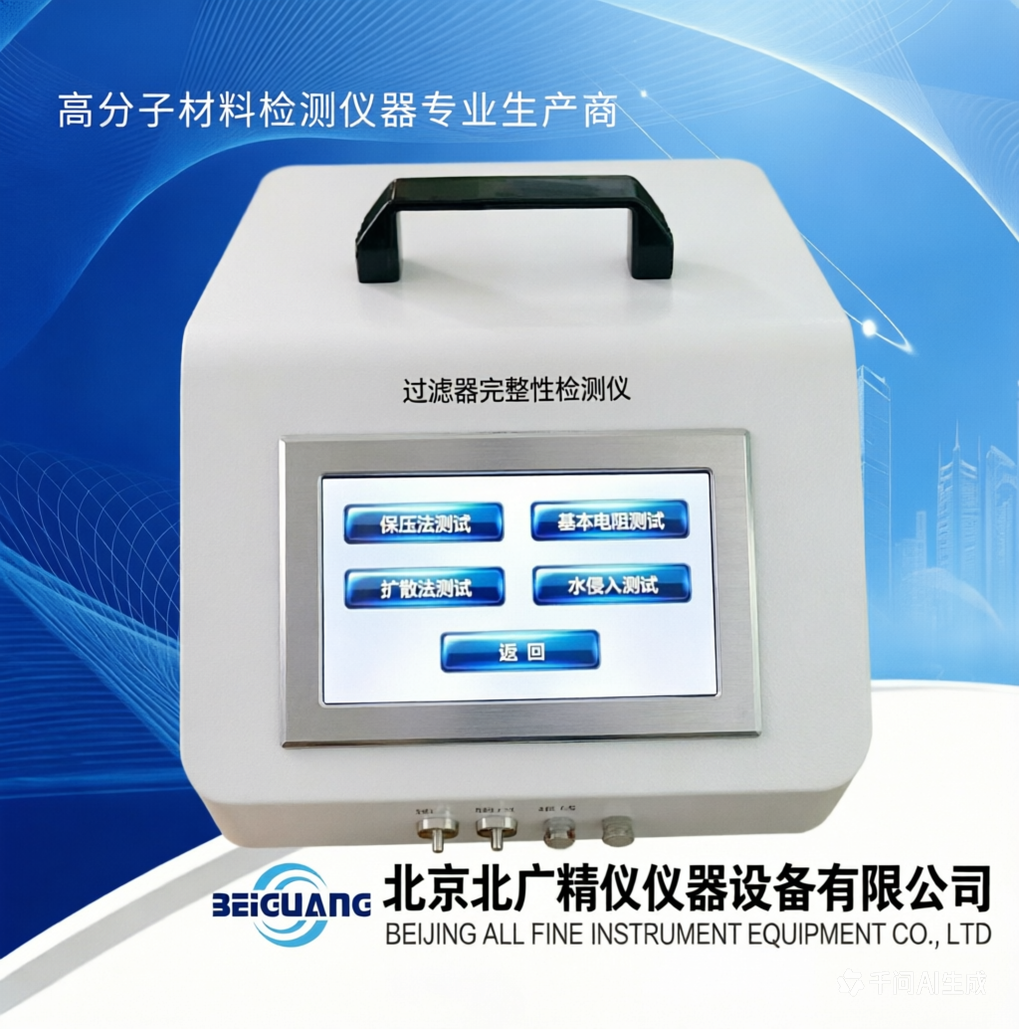

  设备配备了一块10英寸的真彩触摸屏，这是操作人员与机器沟通的窗口。高分辨率的屏幕能够清晰地显示测试曲线、实时数据和操作菜单。界面设计遵循人性化原则，图标直观，逻辑清晰，支持中英文双语一键切换，满足了跨国企业或出口设备的使用需求。配合友好的UI设计，即使是初次接触的人员也能快速熟悉操作流程。

  测试的准确性特别大程度上取决于传感器的精度。BQS-2600内置了高精度的压力和流量传感器，能够捕捉微小的物理变化。同时，仪器优化了进气控制单元，采用了先进的比例阀或精密调压阀技术，使得进气速度和压力稳定性得到了显著提升。值得一提的是，通过特殊的算法补偿，该仪器支持长达100米的上游气路连接，这在某种程度上预示着操作人能在远离危险或洁净区域的控制室来测试，极大地增加了操作的灵活性。

  考虑到制药车间有几率存在水汽、粉尘或频繁清洗的情况，BQS-2600的外壳设计达到了正面IP65的防尘防溅级别。控制面板能够有效抵御来自各个方向的低压水射流，防止液体渗入内部电路。此外，仪器采用了快速连接头（如Staubli接头），这种设计不仅连接牢固，而且插拔方便，能够有很大成效避免因管路接错或漏气导致的测试失败。

  除了基础的测试功能外，BQS-2600在数据安全、用户管理及智能化方面展现出了诸多亮点。

  该设备涵盖了现有的关于过滤器完整性的所有主流测试方法。除了常规的起泡点、扩散流和水浸入测试外，还支持保压测试（用于检查系统密封性）和超滤膜包测试（专对于生物制药中的切向流过滤系统）。在数据显示方面，仪器增加了扩散流量与压力的显示曲线，实现了三曲线的同步显示和打印功能。这使得操作人能直观地看到压力与流量的关系，便于分析测试过程中的异常情况。

  在当今的监管环境下，数据完整性（Data Integrity）是制药企业关注的核心。BQS-2600严格按照ALCOA+原则设计：

  为了满足长期数据存储的需求，BQS-2600内置了大容量存储器，可储存高达30万条测试记录。在数据传输方面，仪器配备了标准的USB接口，用户不但可以导出测试的原始数据，还能导出源数据和配置数据。此外，仪器自带内置微型热敏打印机，无需墨盒，避免了颗粒及油墨污染的风险，打印的字迹在适宜条件下可保持清晰10年以上。

  为了提高现场操作的效率，仪器允许预存1000组测试方案。操作人员无需每次测试都重新输入滤膜型号、测试压力、合格标准等参数，只需调用相应的方案编号即可一键启动测试。这对于拥有多种规格滤芯的制药企业来说，极大地减少了人为输入错误的可能性。

  该设备的应用场景范围极为广泛，凡是涉及到流体过滤和洁净度控制的行业，几乎都能见到它的身影。

  这是完整性测试仪最主要的应用领域。在无菌制剂（如大输液、小针剂、冻干粉针）的生产的全部过程中，除菌过滤器的完整性是保证药品无菌的关键。根据GMP和相关药典（如2020版《中国药典》）的要求，过滤器在使用前后都一定要进行完整性测试。BQS-2600能够完美适应制药车间的D级及以上洁净环境，对筒式过滤器（最多支持12芯20英寸滤筒）、囊式过滤器、平板过滤器等进行快速验证，确保每一批药品的安全。

  在啤酒、果汁、乳制品的生产中，过滤工序用于去除酵母、细菌和悬浮物，以保证产品的澄清度和保质期。使用BQS-2600对过滤系统来进行定期验证，可以有效的预防因滤膜破损导致的产品污染，避免大规模召回事件的发生，保障消费者的健康。

  半导体芯片制造对超纯水和工艺气体的洁净度要求极高。空气中的微小颗粒或水中的有机物都可能会引起芯片电路短路。因此，用于制备超纯水和过滤特种气体的过滤器一定要经过严格的完整性检测。该仪器的高精度和稳定能力使其成为半导体厂务端（Facility）和制程端（Process）的理想选择。

  医疗器械（如注射器、手术器械）的清洗消毒用水，以及医院血液透析系统的用水，都一定要通过高精度的过滤器做处理。定期使用完整性测试仪检查这些过滤器的性能，是保障医疗安全的重要环节。

  在生命科学、化学分析等实验室中，研究人员常常使用各种针头式过滤器或膜片来过滤样品。虽然单次过滤的量很小，但如果滤膜失效，会导致实验结果出现偏差。BQS-2600同样适用于这些小型过滤器的质量控制。

  对于制药用户而言，购买仪器只是第一步，后续的验证（Validation）才是确保仪器合规使用的重点。

  BQS-2600的设计最大限度地考虑了验证的需求。供应商通常会协助用户完成IQ/OQ。IQ主要检查仪器的规格型号、零部件清单、安装环境是不是满足设计要求；OQ则通过一系列预设的测试程序，验证仪器的各项功能（如压力控制精度、流量测量准确性、报警功能等）是否在规定的误差范围内。

  PQ是在实际生产环境中，使用真实的样品和过滤器进行的测试，以证明仪器在长期使用的过程中的稳定性和可靠性。BQS-2600提供的审计追踪功能和不可篡改的数据记录，为PQ的执行提供了强有力的证据支持。

  该仪器在设计之初就对标国际标准，不仅符合中国《药品生产质量管理规范》（GMP），还满足了美国FDA 21 CFR Part 11关于电子记录和电子签名的要求，以及欧盟CE认证的安全标准。这在某种程度上预示着使用该仪器产生的数据在国际贸易和注册申报中具有通用性。

  如果需要测试多芯滤筒（如12芯20英寸），必须确保所选型号的测试范围能够覆盖。BQS-2600支持最大12芯20英寸滤筒的测试，对于大型发酵罐或水系统的终端过滤来说非常合适。如果是实验室小规模使用，主要关注针式和囊式过滤器即可。

  现代化的工厂倾向于实现数据的自动化采集。BQS-2600提供了丰富的接口选项，包括RS232、USB，以及选配的(4-20)mA模拟信号输出、RS485通讯接口和12V报警输出。这使得仪器可以轻松接入工厂的DCS系统或SCADA系统，实现远程监控和报警。

  如果需要在防爆或极端温湿度环境下使用，需确认仪器的防护等级和环境耐受性。BQS-2600的IP65正面防护和宽温操作范围，使其能适应大多数工业环境。

  为了保证起泡点/过滤器完整性测试仪BQS-2600的长期稳定运行，建立规范的维护保养制度至关重要。

  作为计量器具，压力传感器和流量传感器应定时进行第三方校准或自校。建议每年至少进行一次全面的校准，以确保测量数据的溯源性。

  测试所用的压缩空气或氮气必须是洁净干燥的。如果气源中含有水分或油雾，会污染仪器的内部气路和传感器，导致读数漂移或堵塞。建议在进气端加装过滤器。

  快速接头是易损件，频繁的插拔可能会引起密封圈磨损，引起漏气。应按时进行检查接头的密封性，必要时更换卡箍或垫圈。对于测试管路，应保持清洁，避免灰尘进入。

  未来的完整性测试仪将不再是一个孤岛。像BQS-2600这样支持无线连接的设备，可以将测试数据实时上传至云端服务器。管理人能通过手机APP或网页端随时随地查看设备状态和历史数据，实现真正的移动办公和远程审计。

  通过大数据分析，系统能根据历史测试数据预测滤膜的常规使用的寿命或仪器的维护周期，从而在故障发生前进行干预，减少停机时间。

  设备制造商将不再仅仅销售硬件，而是提供包含过滤器、测试仪、验证服务在内的一体化解决方案。例如，按照每个客户的过滤系统模块设计，提供定制化的测试方案和专家管理系统，帮助客户优化过滤工艺，降低综合成本。

  是一款集成了高精度传感技术、智能控制算法与严格合规管理的现代化检测设备。它通过科学的物理测试方法，为过滤系统的可靠性提供了无可辩驳的证据。无论是在制药车间的严格监管下，还是在半导体工厂的精密制程中，亦或是餐饮的安全生产线上，该设备都扮演着守护者的重要角色。

  通过对该仪器工作原理的深入理解、对性能参数的准确把握以及对应用场景的合理选择，用户能充分的发挥BQS-2600的技术优势，建立起完善的水质与流体监控系统。随技术的慢慢的提升，我们有理由相信，未来的完整性测试将更加智能化、网络化，为保障全球工业生产的安全与质量贡献更大的力量。希望本文所提供的详尽信息，可以帮助相关从业人员更好地理解和使用这一专业工具。
